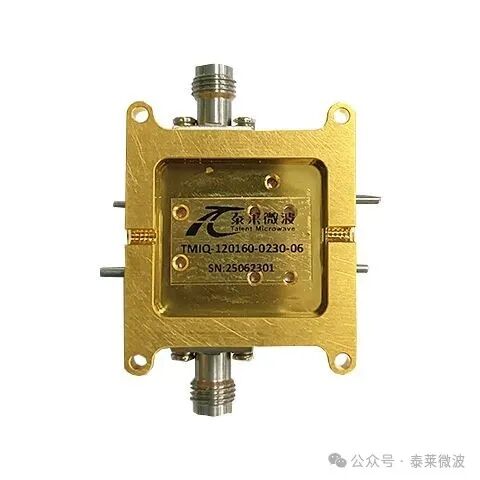

泰莱微波隆重推出120-160GHz IQ二次谐波混频器TMIQ-120160-0230-06震撼发布。

        在毫米波通信、雷达探测和高速数据传输领域，高频、高精度、宽带宽的信号处理设备至关重要。这款高性能 120-160GHz IQ二次谐波混频器，具备超宽中频带宽、卓越的IQ平衡性能，可以大幅度提升射频系统性能，降低系统调试难度。

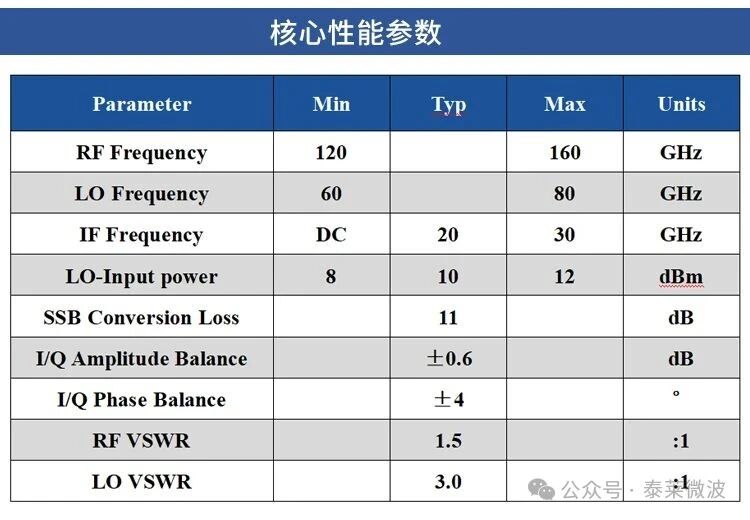

技术亮点:

1. 二次谐波混频，降低LO频率需求

传统的混频器在120-160GHz频段需要极高的LO频率，而本产品采用二次谐波混频技术，仅需60-80GHz本振输入，大幅降低系统设计难度和成本。

2. DC-30GHz超宽中频，适应多场景应用

支持从中频DC至30GHz的宽频带输出，适用于毫米波通信、太赫兹成像、卫星通信、雷达系统 等多种应用场景，提供极高的灵活性。

3. 卓越的IQ平衡性能

幅度不平衡度仅±0.6dB，确保I/Q两路信号高度一致，减少调制误差。

相位不平衡度仅±4°，保障精准的正交特性，提高信号解调质量。

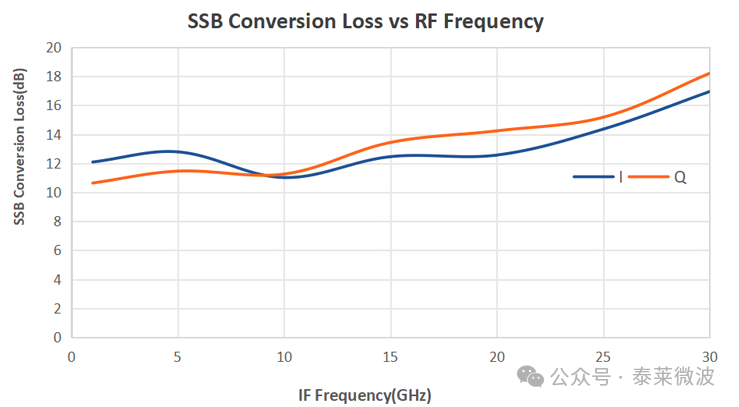

4. 低变频损耗，优化系统噪声性能

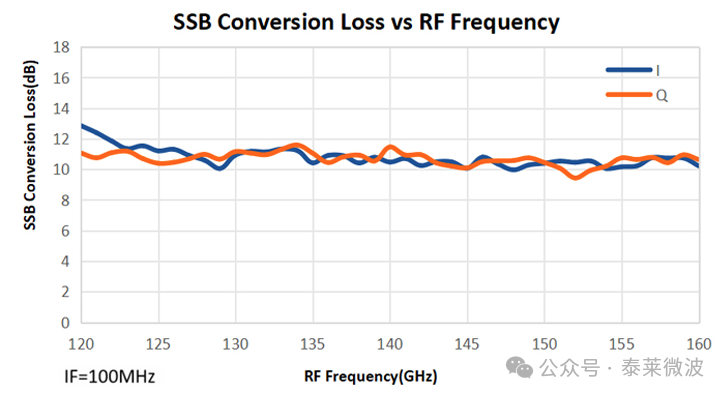

变频损耗低至11dB，减少信号衰减，提升系统整体信噪比（SNR），尤其适合高灵敏度接收机应用。

1.6G及太赫兹通信：
i.典型原理框图

ii.优势：

√太赫兹频段适配

6G可能采用太赫兹频段，IQ混频器通过正交调制/解调，可以直接处理高频信号，避免传统混频器在多级变频中的复杂度。

√大带宽支持

6G信道带宽可能达到数GHz，IQ架构通过基带I/Q两路并行处理，可以高效覆盖宽频带，满足超高速率的需求。

√复杂调制格式

6G需要支持高阶调制，IQ混频器通过精确控制幅度和相位，实现高频谱效率传输。

√零中频架构

IQ混频器的零中频架构可以直接实现基带频率，减少了中频组件，降低了硬件复杂度。同时，镜像频率与信号本身重叠，通过数字算法校正IQ不平衡即可消除，无需外部滤波。

2.雷达与成像：

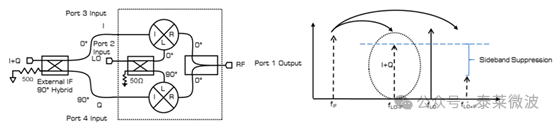

IQ混频器在雷达与成像中应用同样依赖于IQ混频器本身的优势，包括幅度相位一致性、零中频架构等特点。除此以外，在外部通过90度电桥实现单边带混频器，实现边带抑制。

在雷达应用中边带抑制可以减少发射信号对接收机的带内干扰，并且减少了非线性谐波，提升雷达的动态范围。增强目标检测灵敏度，抑制无用边带后，接收机的有效信号功率占比提升，在检测微弱目标时，可降低虚警率。在脉冲多普勒雷达中，边带抑制可以使低俗目标的多普勒频移更易识别。可以支持复杂波形与调制，通过控制I/Q信号的幅度和相位，可以选择性生成上边带或下边带，灵活适应不同雷达模式等。

结语：

这款120-160GHz IQ二次谐波混频器凭借其超宽频带、低损耗、高IQ平衡度等优势，将成为毫米波和太赫兹领域的关键器件。无论是前沿科研还是商业应用，它都能提供卓越的性能支持！
